TS-590のFSKモードでRTTYを運用

デジタルモードといえばFT8が人気ですが、いまだ私の中ではデジタルモードといえばRTTYです。

ちょっと興味があってログを遡ったら、RTTYでの初交信は2014年11月で、そしてこれまでのRTTYでの総交数は1,046交信でした。

そんなRTTYですが、これまでTS-590ではLSBモード（AFSK）で運用していました。
TS-590はパソコンとUSBケーブルで接続することで音声信号を橋渡しできますが、FSKキーイングができません。そこでパソコンで発生させたRTTYの信号を、このUSBケーブルで音声信号として無線機へ橋渡しし、それを受けた無線機がVOXでRTTY信号をLSBモードで送信します。
音声信号の橋渡しにUSBケーブルを使っていますが、方式としてはいわゆるAFSKですね。

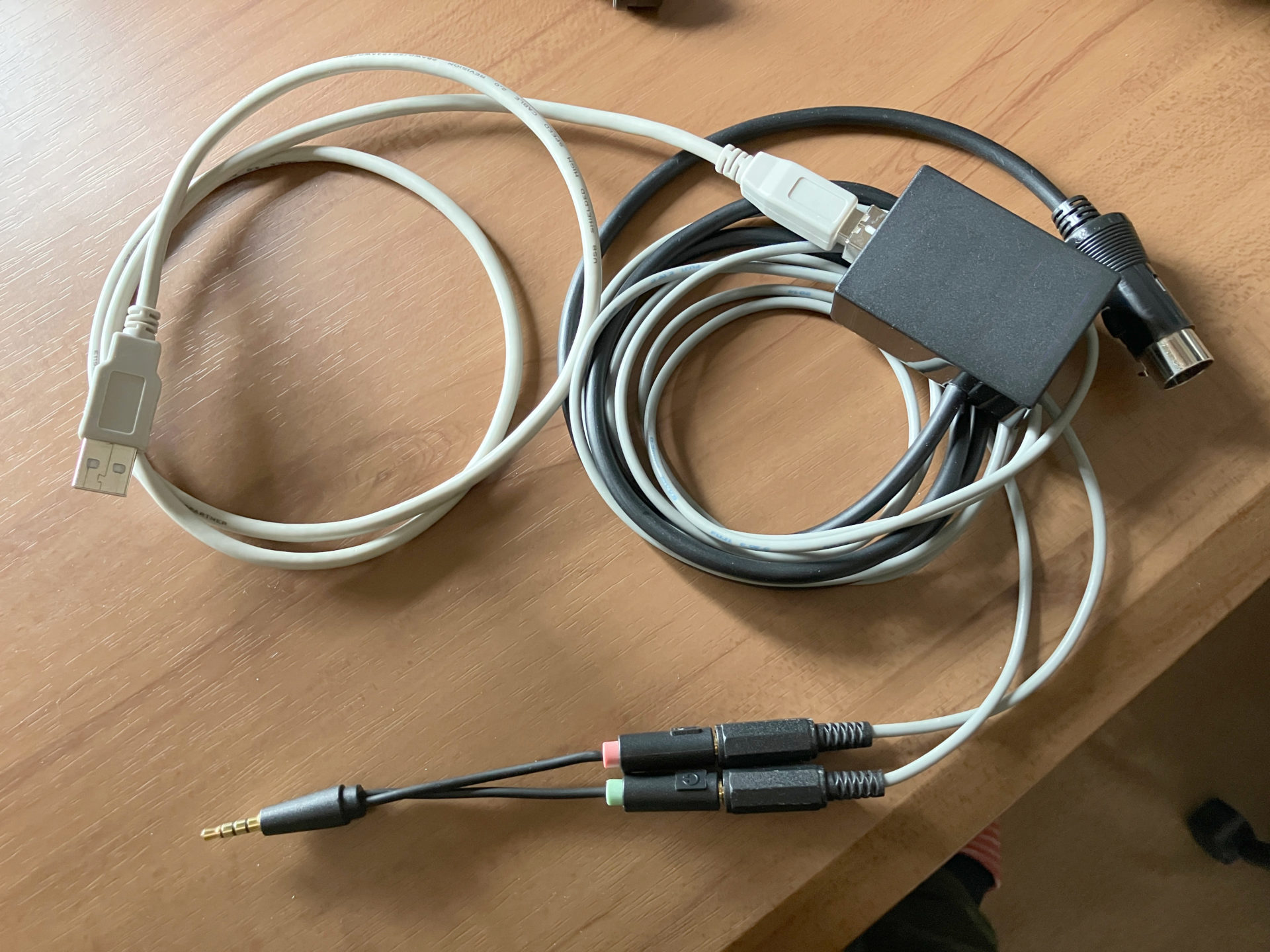

TS-590でFSKで運用するには、パソコンからFSKキーイングする必要があり、そのためにはACC2端子に接続するインターフェースが必要です。このインターフェース付きのケーブルは既に所有しており（こちらの製作済みのものを販売いただきました、ありがとうございます）、TS-590とパソコンを接続して設定するだけなのですが 、USBケーブルだけで手軽にAFSKで運用できることから、これまで実行せずじまいとなっていました。

そしてこの年末に重い腰を上げて(^^;)、FSKで運用できるようにしました。

AFSKとFSKについては、下記で記事にしております。

RTTY（ラジオテレタイプ）のAFSKとFSK

RTTY（ラジオテレタイプ）について、マイブーム（←死語？）になっていますので、勢いにのって今回もRTTYの記事です。余談ですが、私はこの「ラジオテレタイプ」という呼び方がとても好きです。「かっこいい」と思います。そして画面にリアルタイムに...

activeshack-jp.com

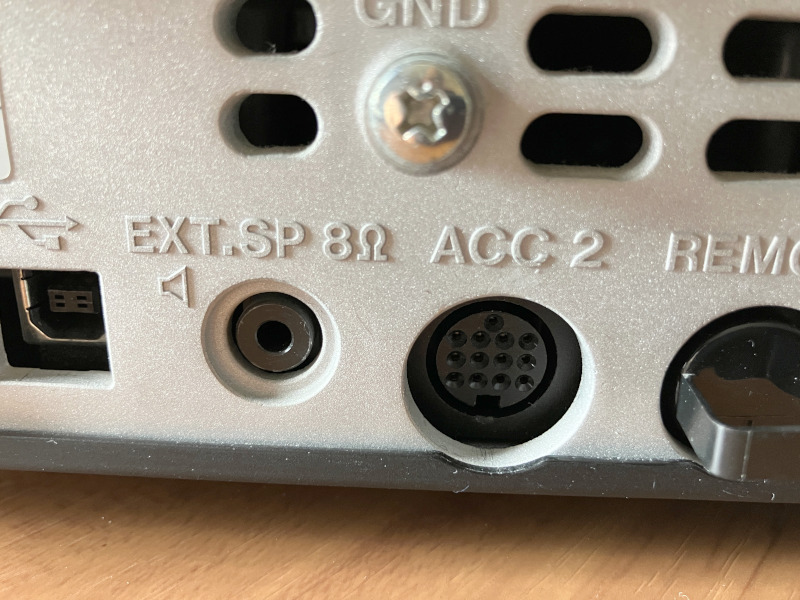

TS-590は背面にACC2端子を搭載しております。

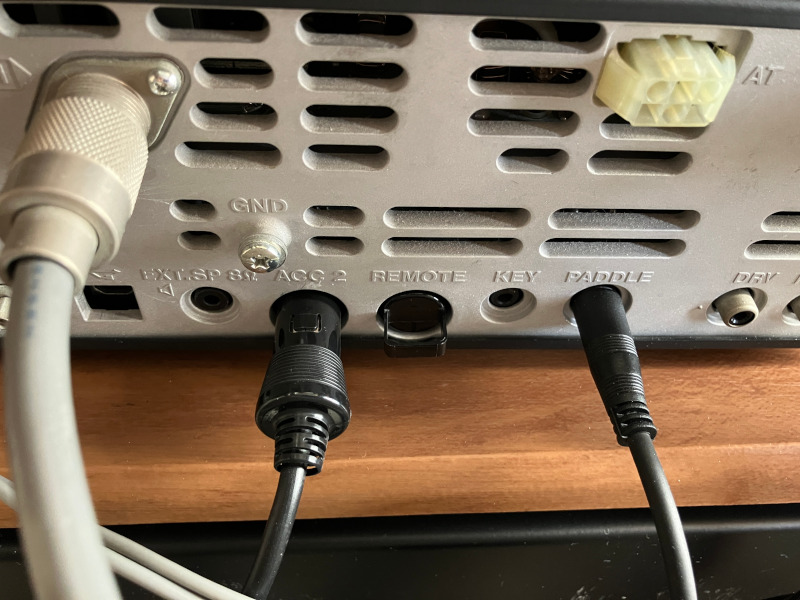

TS-590側はACC2端子への1か所のみの接続なのでそれほどかさばらないのですが、PC側はTS-590を制御（FSKキーイング）するためのUSBケーブルと、受信信号をパソコンへ送るためのオーディオケーブルを接続する必要があります。
（この点、USBケーブル一本でFSKが運用できる最近の機種はいいですね～）

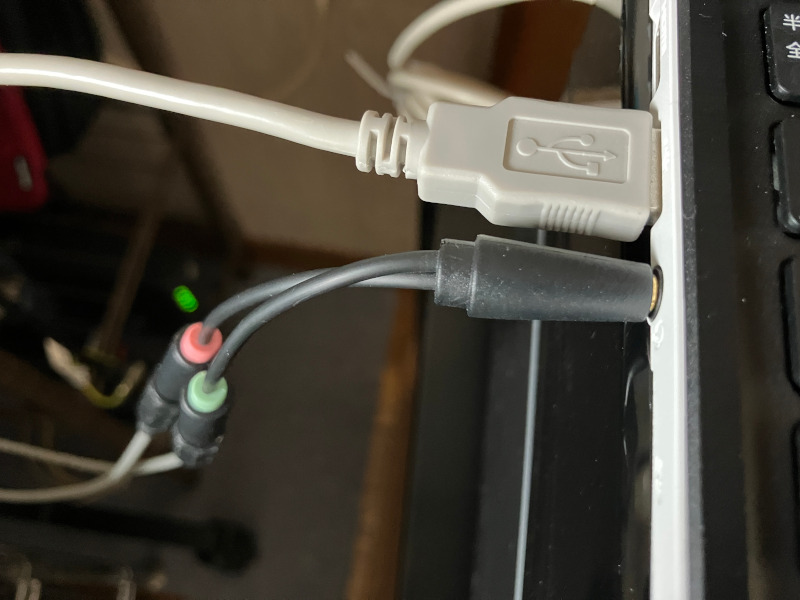

パソコン側は入力だけなのでマイク入力だけのですが、入力と出力が共通のひとつのジャックしかないため、写真のように分配ケーブルを逆に付けてヘッドセットの設定で接続しました。

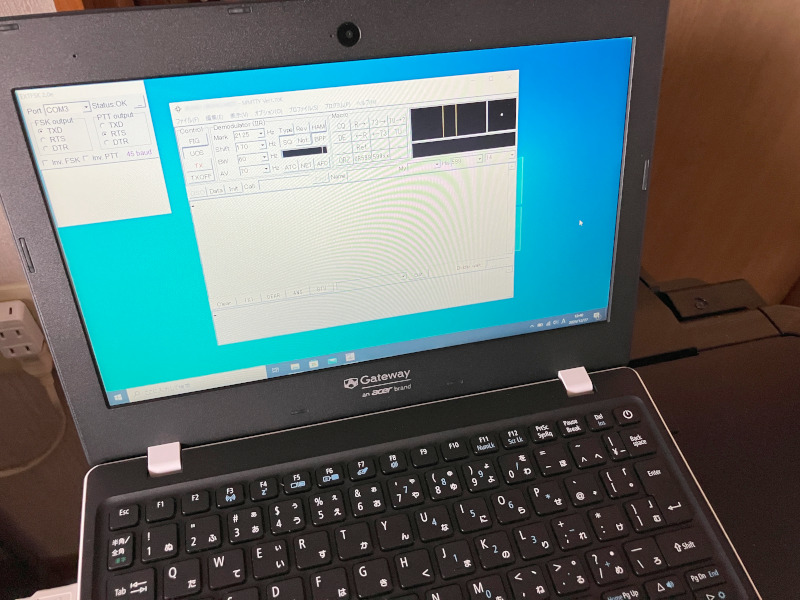

RTTYを運用するためのソフトウェアは「MMTTY」を使用。既にパソコンにはインストールされていますが、設定変更が必要でとなります。
「オプション」－「設定画面」で開くダイアログボックスで、以下を変更しました。

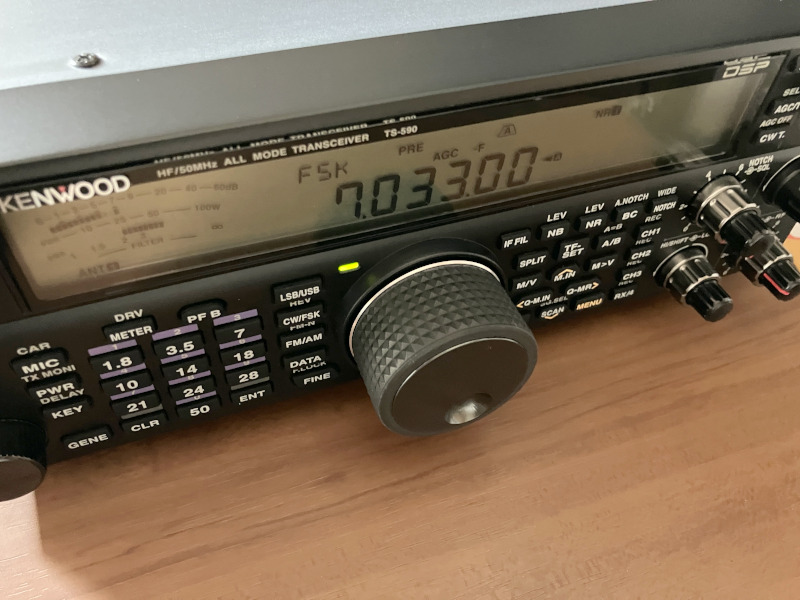

上記の設定後に、MMTTYから送信するとTS-590がFSKモードで送信され、またTS-590で受信信号がパソコンへ取り込まれてデコードされることを確認しました。

FSKモードでのRTTYの運用の準備が完了しました。実際に交信はしていませんが、多分大丈夫だと思います。

AFSKでもいいのですが、表示する周波数にずれが生じること（LSBのキャリア周波数が表示されるため）がちょっと難点、さらに送信するRTTY信号がFSKの方が高品質のため、無線機にFSKモードを搭載しているのならばFSKで運用する方がいいと思います。

しかし・・・RTTYは運用局が少ないのが難点。RTTYの運用局の増加を望むところです。
